在鞋厂底部贴底实际生产过程中，经常会遇到胶粘剂处理剂的使用，调配问题。各种材料的鞋底配用什么处理剂知识呢？比如说橡胶底，聚氨酯底等要配用什么样的处理剂？下面就给大家详细说明一下。
处理剂的重要性
鞋业发展的关键问题是胶粘技术。市场上出现不少鞋脱胶现象，其原因一般都认为是胶粘剂不良造成的。当然，胶粘剂质量不良也是原因之一。实际上，大多数问题在于处理剂。
制鞋欲达到良好的粘合效果，必须要求有适宜的胶粘剂、固化剂以及处理剂，同时还要有最恰当的粘接工艺条件。对于胶粘剂、固化剂以及工艺条件人们普遍较为重视，而处理剂的使用及其可能导致的效果则往往被不少制鞋厂家所忽视。
制鞋生产所使用的鞋用材料是多种多样的，常见的有橡胶、皮革、PVC人造革、PU合成革、热塑性弹性体(TPR)、EVA发泡材料、尼龙以及其他化学材料。这些鞋用材料的表面状态各种各样，千差万别，除含有各种附着物外，其表面极性和化学状态也各自不同。
如果不用处理剂来改变这些粘合面的表面化学状态，要想达到理想的粘合效果，不会有任何一种胶粘剂可以胜任。因为胶粘剂只对某些材料有较好的“润湿”和“亲合”作用，而对另一类材料却“亲合”不佳。
这些待粘合的鞋用材料在刷胶前如果能够先用处理剂擦拭一下表面，则可以有效地除去表面上物理粘附的“污染物”，更重要的作用是可以在材料的表面上附着一层新的表面，这层新的表面对胶粘剂有良好的“润湿”和“亲合”作用，在材料表面和胶粘剂之间起了“桥”的过渡作用，使其表面的“可粘接性”增强，提高了鞋用胶的粘合强度和耐久性。
处理剂的使用方法
粘鞋用处理剂在使用时要注意使用方法，不然则难以取得预期的效果。
1.橡胶、皮革等鞋用材料在粘合前应粗磨，要磨得均匀适度，避免过分破坏材质。
2.粗磨后残余屑粒应清除干净。
3.要选择合适的处理剂，不同材质选用不同的处理剂。如果处理剂选择不当将造成粘合强度降低。

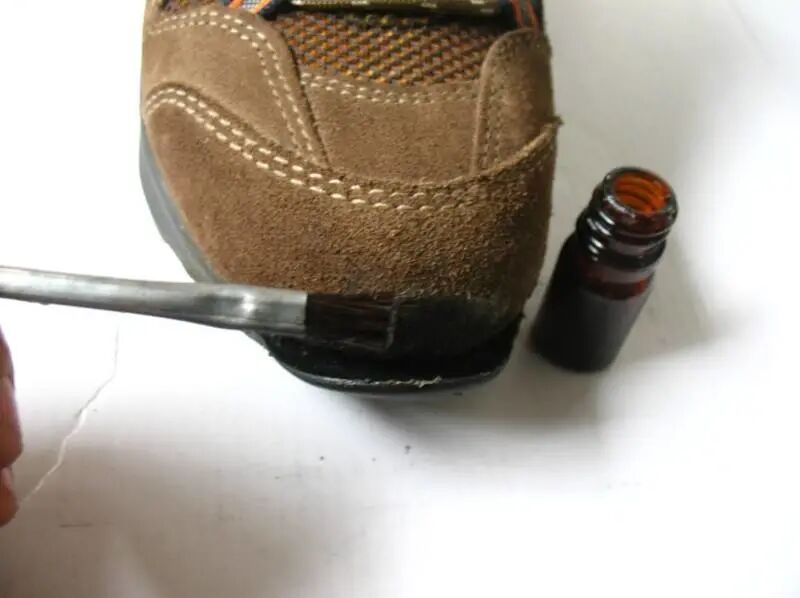

4.使用时，用棉布或棉纱蘸处理剂稍微用力擦拭待粘合部分的表面，不要用化学纤维布代替棉布。
5.材料涂刷处理剂后应按说明书的要求调整烘干时间和温度，处理剂干燥后尽快上胶。
6.聚氨酯胶粘剂与氯丁胶粘剂的处理剂不可混用。7.批量生产前应先做小样试验，待妥当后方能上生产线使用。制鞋中的鞋用材料在粘接前都应进行表面处理，使用与之相适应的处理剂，这对于以不同材料制成的鞋类粘合水平的提高特别有利，可以有效地避免脱胶质量事故，提高粘合可靠性和耐久性。因此，这是一道不可忽视的重要工序。
粘接工艺
1.鞋帮和鞋底处理

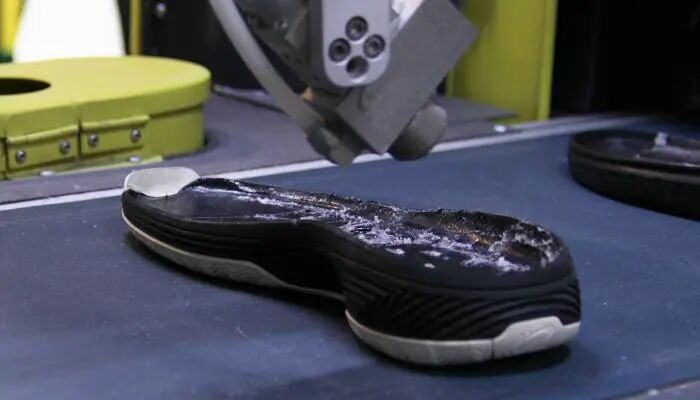

鞋帮(鞋面)如为皮革要机械打毛，PVC人造革和PU合成革可用处理剂涂刷，待干后涂胶。鞋底(大底)若为橡胶、TPR、仿皮底、肉皮底等可采用TCCA氯化处理，也可用底涂剂处理。PU、PVC、EVA鞋底则用底涂剂处理。
2.涂胶
鞋帮面和鞋底涂PU胶必须涂刷均匀，一般涂层为0.2—0.5mm较适宜。每双鞋的涂胶量为18-26g(鞋底18-26g／双、鞋帮10-14g/双)。涂胶后要让其自然干燥30min或红外灯于50℃于燥20min，再经70-80℃热活化几分种(胶层呈透明状)即可加压贴合，气压(皮鞋要求0.5—0.6MPa的压力)20秒钟，经修整、检验后入库。
广东裕田霸力科技股份有限公司是国内鞋用胶粘剂的龙头企业，专注于鞋用胶及其配套产品的生产和销售20多年。
主要产品有：溶剂型鞋用胶系列产品，水性聚氨酯胶粘剂、反应型热熔胶、光固化胶粘剂及环氧树脂等精细化工产品。
裕田霸力科技致力于水性环保产品的研发、生产和销售，2007年在业内首先推出具有自主知识产权的水性PU胶，为制鞋业的环保化提供一个完整的解决方案。
联系电话：13751367841（同微信号）
主营产品有:东莞水性pu胶生产,环保pu胶水直供,水性胶生产厂家,东莞固化剂供应,橡胶鞋材处理剂,鞋面胶水价格,高效万能胶批发,环保清洁剂,节能环保pu胶水,硬化糊,群策胶粘剂供应,群策鞋材化工,统盛树脂胶
公司官网：http://www.qcresin.com
